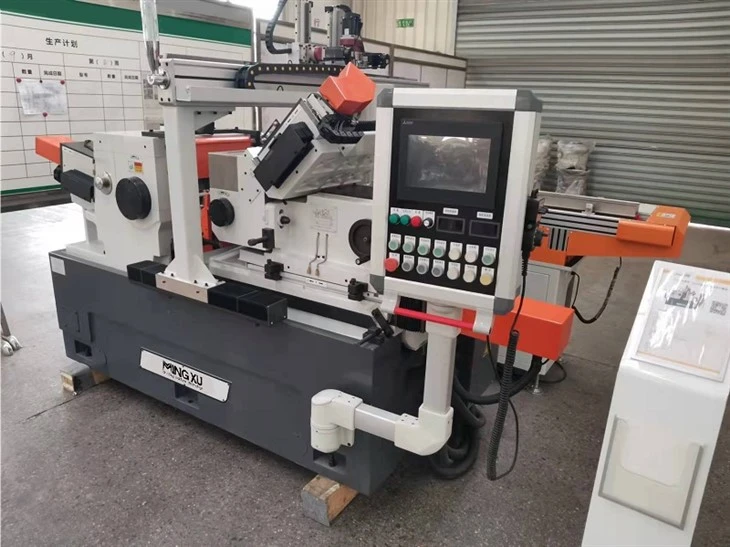

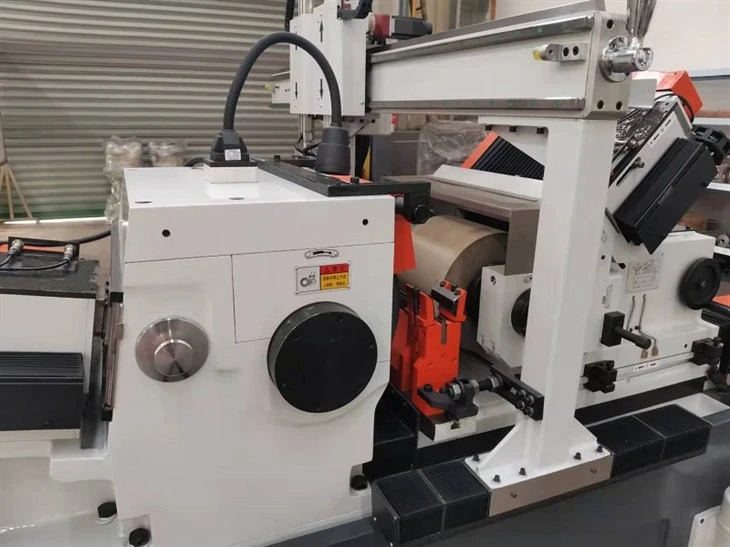

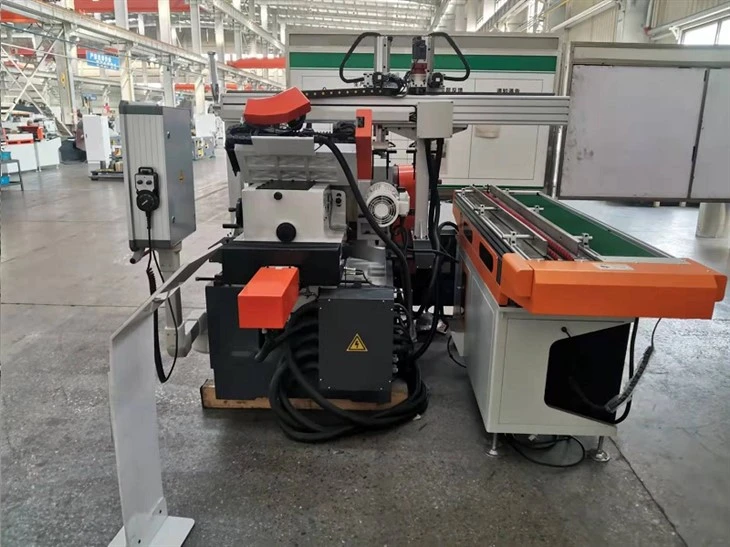

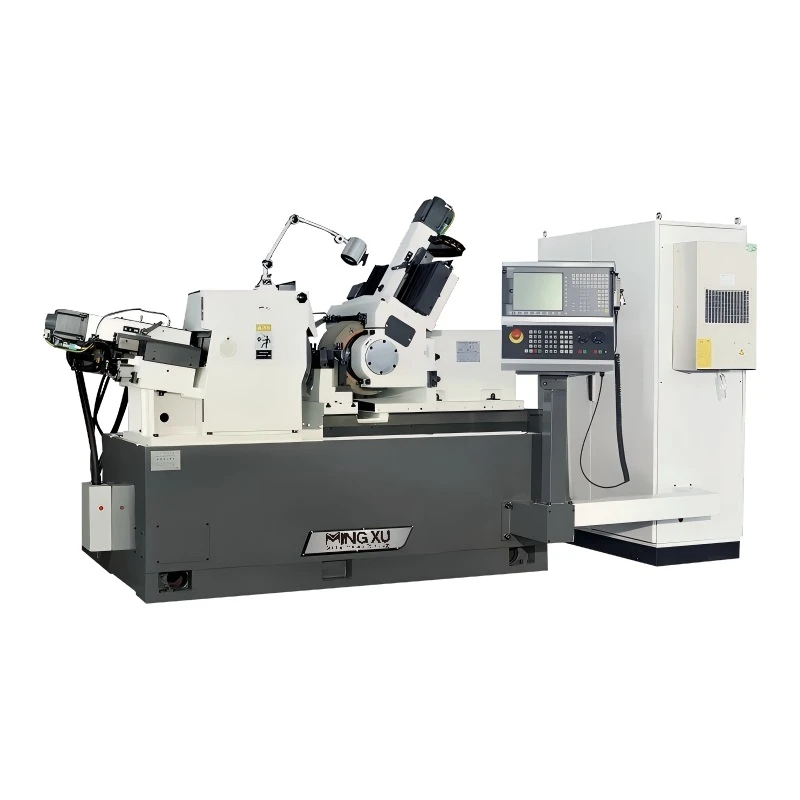

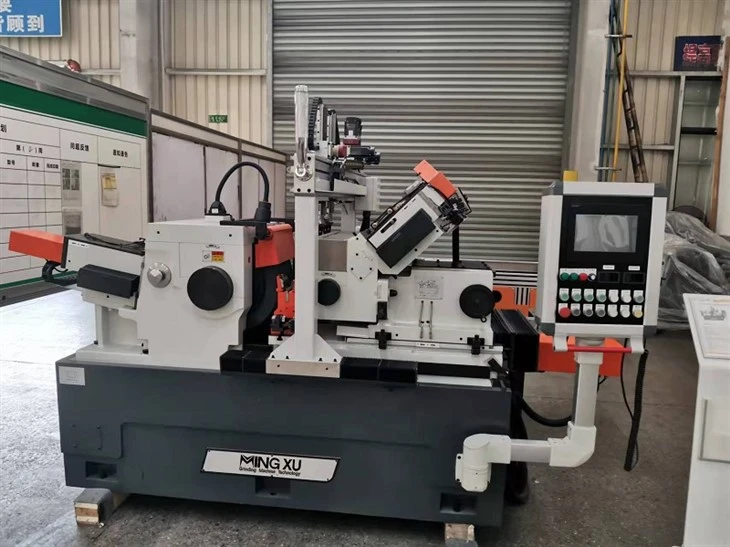

Εξοπλισμός λείανσης χωρίς κέντρο CNC
Ο εξοπλισμός λείανσης χωρίς κέντρο CNC είναι ένας τύπος εργαλειομηχανής CNC που χρησιμοποιεί τη συνδυασμένη δράση ενός τροχού λείανσης και ενός τροχού οδήγησης για να τρίψει την εξωτερική διάμετρο ενός περιστρεφόμενου σώματος χωρίς υποστήριξη κεντρικής οπής.
- Γρήγορη Παράδοση
- Διασφάλιση Ποιότητας
- Εξυπηρέτηση πελατών 24/7
Εισαγωγή προϊόντος
Εισαγωγή
Ο εξοπλισμός λείανσης χωρίς κέντρο CNC είναι ένας τύπος εργαλειομηχανής CNC που χρησιμοποιεί τη συνδυασμένη δράση ενός τροχού λείανσης και ενός τροχού οδήγησης για να τρίψει την εξωτερική διάμετρο ενός περιστρεφόμενου σώματος χωρίς υποστήριξη κεντρικής οπής.
Προσδιορισμός
|
Όνομα προϊόντος |
Κεντρικός Μύλος Υπερυψηλής Ακρίβειας |
|
Μοντέλο |
MX-S200 |
|
Βουτιά-τροφοδοσίας |
|
|
Διάμετρος λείανσης |
2-60mm |
|
Μέγ. Μήκος λείανσης |
190 χλστ |
|
Μέσω-ροής |
|
|
Διάμετρος λείανσης |
2-60mm |
|
Προδιαγραφές τροχού λείανσης |
P500x200x305mm |
|
Ρύθμιση προδιαγραφών τροχού |
P350x200x203mm |
|
Ταχύτητα τροχού λείανσης |
1338 r/min |
|
Ρύθμιση ταχύτητας τροχού (βήμα) |
10-200 r/min |
|
Ρύθμιση γωνίας περιστροφής πλαισίου τροχού |
|
|
Κατακόρυφος |
-2 βαθμός - +5 βαθμός |
|
Οριζόντιος |
-1 βαθμός - +3 βαθμός |
|
Ρύθμιση ελάχιστης ποσότητας τροφοδοσίας τροχού |
0,001 χλστ |
|
Ελάχιστη ποσότητα τροφοδοσίας τροχού λείανσης |
0,001 χλστ |
|
Ύψος από την κεντρική γραμμή του Gri. Τροχός & Καν. Ανάπαυση τροχού προς εργασία |
200 χλστ |
|
Ροή νερού |
50 λίτρα/λεπτό |
|
Συνολική ισχύς |
|
|
Μοτέρ τροχού λείανσης |
18,5 KW |
|
Ρύθμιση κινητήρα τροχού |
3KW |
|
Μοτέρ αντλίας νερού |
0,25 KW |
|
Κινητήρας αντλίας λίπανσης |
0,09 KW |
|
Μαγνητικός κινητήρας διαχωρισμού ψυκτικού υγρού |
0,18 KW |
|
Τροφοδοτικό |
3N 50Hz 380V |
|
Διάσταση μηχανής (ΜxΠxΥ) |
2800x2500x1600mm |
|
Βάρος μηχανής |
Περίπου 5000 κιλά |
|
Ακρίβεια (Τυπικές γραμμές) |
|
|
Στρογγυλότητα |
0,001 χλστ |
|
Κυλινδρικότητα |
0,0018 χλστ |
|
Τραχύτητα |
Ra0,16μm |
Χαρακτηριστικά
Μικρο-έλεγχος ροής
Τόσο η ελάχιστη τροφοδοσία όσο και η τροφοδοσία επίδεσμου είναι 0,001 mm, διασφαλίζοντας ότι η ποσότητα του υλικού που αφαιρείται με ένα μόνο πέρασμα είναι ελάχιστη και επηρεάζει άμεσα τις αποκλίσεις των διαστάσεων.
Προσαρμοστικότητα ευρείας διαμέτρου
Υποστηρίζει διαμέτρους λείανσης από 2 έως 60 mm και, σε συνδυασμό με ρύθμιση ταχύτητας τροχού οδηγού από 10 έως 200 r/min, επιτρέπει τη ρυθμιζόμενη γραμμική αντιστοίχιση ταχύτητας για τεμάχια εργασίας διαφορετικών διαμέτρων.
Ρύθμιση γωνίας επαφής
Η βάση στήριξης τροχού οδήγησης μπορεί να ρυθμιστεί στην περιοχή από -2 μοίρες έως +5 μοίρες κατακόρυφα και -1 μοίρες έως +3 μοίρες οριζόντια, αλλάζοντας έτσι την κατεύθυνση της δύναμης του τεμαχίου εργασίας και το στοιχείο αξονικής τροφοδοσίας.
Συνεχής ψύξη και διαχωρισμός
Ο ρυθμός ροής ψυκτικού 50 L/min, σε συνδυασμό με μια διάταξη μαγνητικού διαχωρισμού, επιτυγχάνει ανταλλαγή θερμότητας στη ζώνη λείανσης και διαχωρισμό σιδηρομαγνητικών τσιπ λείανσης.
Εφαρμογές
Βιομηχανία ανταλλακτικών αυτοκινήτων:Χρησιμοποιείται για την κατεργασία των εξωτερικών διαμέτρων των αξόνων και των ακίδων για την κάλυψη των απαιτήσεων διαστάσεων συναρμολόγησης.
Βιομηχανία κατασκευής ρουλεμάν:Χρησιμοποιείται για την κατεργασία των εξωτερικών διαμέτρων των κυλίνδρων και των διαδρόμων για να επηρεάσει τη γεωμετρία της επαφής.
Γενική βιομηχανία κατασκευής μηχανημάτων:Χρησιμοποιείται για την κατεργασία κατά παρτίδες αξόνων και αυτοκινητοδρόμων, επιτρέποντας τη συνεχή διαμόρφωση τροφοδοσίας.
Τυποποιημένη βιομηχανία κατασκευής ανταλλακτικών και εργαλείων:Χρησιμοποιείται για την κατεργασία μικρών-τμημάτων για την κάλυψη διαφορετικών απαιτήσεων μεγέθους.
